Hoe installeer je een Ecosun S+ industriële halstraler

De Ecosun stralingspanelen zijn uiterst comfortabel en energiezuinig als warmtebron. Ze kunnen worden gemonteerd op een hoogte van minimaal 2,5 meter tot maximaal 8 meter. Deze panelen zijn geclassificeerd als Klasse I, hebben een IP-waarde van 44 en zijn goedgekeurd door LCIE (411 696, 411 856 en 411 858). Materialen die zich in de directe omgeving van de geïnstalleerde panelen bevinden, dienen bestand te zijn tegen een temperatuur van 60ºC.

Standaard worden de Ecosun S+ industriële halstralers geleverd inclusie bevestigingsbeugels. Bij een nieuw Ecosun S+ halstraler bevinden de beugels zich in de kop van het paneel, daar waar u ook een rood strikje ziet. Je kunt de bevestigingsbeugels bereiken door het kapje op het paneel te openen, daarvoor moet je 4 schroefjes loshalen. Het rode strikje dient voor gebruik te worden verwijderd.

De Ecosun S+ panelen kunnen uitstekend worden toegepast in:

• Showrooms en culturele gebouwen.

• Laboratoria.

• Winkelcentra’s

• Fabriekshallen.

• Perfect geschikt voor werkplek verwarming

De Ecosun S+ halstraler kan worden geinstalleerd op verschillende manieren.

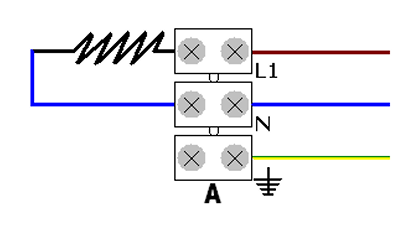

Optie A:

Een paneel voorzien van de aansluitingen L1, N en PE kan worden aangesloten op 1F+N+PE (230Vac). Fase 1 komt op kontakt L1 (bruin). De Nul komt op kontakt N (blauw) en de PE komt op kontakt PE (geel/groen).

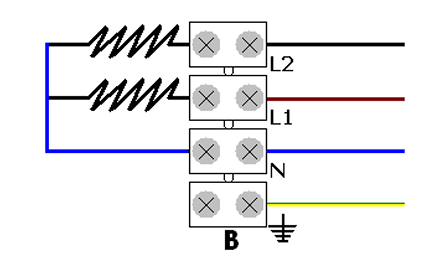

Optie B:

Een paneel voorzien van de aansluitingen L2, L1, N en PE kan worden aangesloten op 2F+N+PE (230/400Vac). Fase 1 komt op kontakt L1 (bruin), Fase 2 komt op kontakt L2 (zwart). De Nul komt op kontakt N (blauw) en de PE komt op kontakt PE (geel/groen).

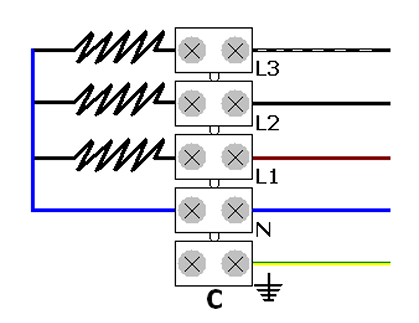

Optie C

Een paneel voorzien van de aansluitingen L3, L2, L1, N en PE kan worden aangesloten op 3F+N+PE (230/400Vac). Fase 1 komt op kontakt L1 (bruin), Fase 2 komt op kontakt L2 (zwart), Fase 3 komt op kontakt L3 (zwart/wit). De Nul komt op kontakt N (blauw) en de PE komt op kontakt PE (geel/groen).

Wanneer de panelen voor de eerste keer in gebruik worden genomen zal de thermische coating inbranden in de lamellen, waardoor een niet schadelijke geur en wat rook ontstaan dit duurt max. 60 min. Raak de lamellen nooit aan. De lamellen kunnen niet worden gereinigd. De S+ panelen zijn niet geschikt voor ruimtes waar zouthoudende dampen aanwezig zijn bijv Auto was straten.
